Логический анализатор используется для наглядного представления и измерения параметров сигнала. Имеет 8 независимых входов для анализа сигналов, обозначенных цифрами от 1 до 8. Логический анализатор выдает информацию в виде временных диаграмм, аналогичных тем, которые были бы получены при подсоединении к реальной схеме осциллографа. Слева внизу на панели логического анализатора находятся клеммы для подключения к исследуемым точкам схемы. Справа от них отображается шестнадцатеричный код поданного на входы анализатора числа, причем вход “1” считается старшим разрядом числа, а вход “8” - младшим. Эта информация может оказаться полезной при синтезе счетчиков. Информация, поступающая на входы “1” .. “8”, располагается на экране анализатора сверху вниз, т.е. вход “1” - самая верхняя строка на экране, вход “8” - самая нижняя. Также выдает их двоичное и шестнадцатеричное представление.

Изменение параметров

    Левая половина открытого окна логического анализатора отображает состояние (высокое или низкое) входных сигналов по каждому входному каналу.

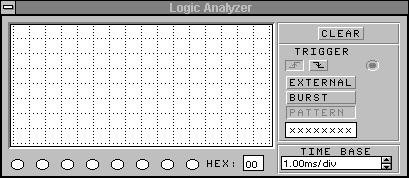

    Анализатор имеет вход защелки (trigger) для синхронизации с различными элементами схемы. Синхронизация может производиться как по фронту поступающего сигнала защелки, так и по спаду (кнопки [] и [] на лицевой панели анализатора). Возможные режимы работы анализатора: с внешней синхронизацией (включена кнопка External на панели анализатора), построчный (включена кнопка burst) и работа по маске (включена кнопка pattern). Включение упомянутых кнопок осуществляется подведение указателя мыши к нужной кнопке на панели анализатора и нажатием левой клавиши мыши. Нажатая кнопка выделяется цветом.

    При работе анализатора с внешней синхронизацией (External) вся поступающая информация, включая текущую, отображается на экране. Этот способ работы выдает наиболее полную информацию о поступающих на входы анализатора сигналах.

    Построчный режим работы (burst) также отображает всю поступающую на входы анализатора информацию, начиная с первой единицы на каком-либо из входов. Таким образом, начальные нулевые значения сигналов отбрасываются.

    При работе по маске (pattern) информация, поступающая на входы анализатора, начнет отображаться только при появлении на входах сигналов, соответствующих наложенной маске. Маска имеет 8 разрядов (по количеству входов) и может состоять из символов “1”, “0” и “x”. Символы “1” и “0” указывают на содержимое входа, необходимое для появления информации на экране. Символы “x” предназначены для маскирования каких-либо входов анализатора (т.е. все равно какая информация на входе). Маска сигналов по умолчанию имеет значение xxxxxxxx и располагается под кнопкой pattern на панели логического анализатора. Для установки новой маски подведите указатель мыши к требуемому входу на маске сигналов (они располагаются соответственно входам на панели анализатора) и нажмите левую кнопку мыши. Этот символ маски станет черного цвета. После этого вы можете вводить новое значение маски для выбранного входа. Передвижение по маске входов осуществляется клавишами управления курсором.
