    Мультиметр используется для измерения напряжения, тока, сопротивления или потери сигнала между двумя точками схемы. Для измерения силы тока в ветви он включается последовательно, в остальных случаях параллельно. Мультиметр подключается к схеме с помощью клемм “+” и “—» . Обе клеммы подключать обязательно.

Регулирование параметров мультиметра

Вы можете устанавливать следующие параметры мультиметра:

Объект измерения:

    - ток (A);

    - напряжение (V);

    - мощность (W);

    - потери сигнала (dB loss).

Тип сигнала:

    - переменный (AC);

    - постоянный (DC).

Настройки мультиметра

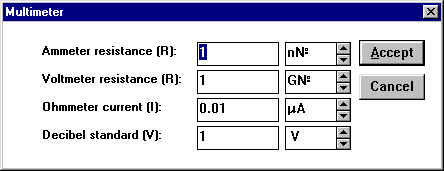

Окно настройки параметров мультиметра.

    Клавиша Settings (Настройки) на мультиметре используется для задания внутреннего сопротивления вольтметра и амперметра, внутреннего тока омметра и стандарта децибела.

    Эти внутренние параметры предназначены для моделирования реального мультиметра. Значения этих параметров близки к идеальным, так что прибор оказывает незначительное воздействие на работу тестируемой схемы.

   Подсказка: избегайте использования слишком высокого сопротивления вольтметра в схемах с низким сопротивлением, или амперметр с очень низким внутренним сопротивлением в схемах с высоким сопротивлением. Большое отличие этих параметров может привести к математическим ошибкам переполнения во время моделирования схемы.

Режим измерения переменных сигналов

    Нажмите с помощью мыши символ “волнистая линия” для измерения среднеквадратичного (root-mean-square RMS) значения переменного тока или напряжения.

    Все компоненты постоянного сигнала удаляются, таким образом измеряется только значение переменной составляющей сигнала.

Режим измерения постоянных сигналов

    Нажмите с помощью мыши символ “прямая линия” для измерения значения постоянного тока или напряжения.

    Все компоненты переменного сигнала удаляются, таким образом измеряется только значение постоянной составляющей сигнала.

Измерение тока

   Нажмите мышью кнопку “A” на мультиметре для использования его в качестве амперметра. Затем включите амперметр в разрыв линии соединения в точке, в которой вы хотите измерить величину тока.

    Если вы хотите измерить ток в другой точке, мультиметр должен быть переключен в разрыв в этой точке, и схему необходимо снова включить.

    Внутреннее сопротивление амперметра очень мало (1 мОм), но вы можете изменить его используя кнопку Settings (Настройки) на мультиметре.

   Подсказка: если вы хотите измерить ток во многих точках схемы, вы можете найти более удобным использование амперметров из линейки элементов.

Измерение напряжения

    Нажмите мышью кнопку “V” на мультиметре для использования его в качестве вольтметра. Затем подключите выводы вольтметра к соединителям параллельно нагрузке, на которой вы хотите измерить величину напряжения.

    Внутреннее сопротивление вольтметра очень велико (1 МОм), но вы можете изменить его используя кнопку Settings (Настройки) на мультиметре.

    После включения схемы выводы мультиметра могут быть переключены для измерения напряжения к другим точкам схемы.

   Подсказка: если вы хотите измерить напряжение во многих точках схемы, вы можете найти более удобным использование вольтметров из линейки элементов.

Измерение сопротивления

    Нажмите мышью кнопку “W ” на мультиметре для использования его в качестве омметра, таким образом вы сможете измерить сопротивление между двумя контрольными точками схемы. Также установите мультиметр в режим измерения постоянного сигнала.

    Для получение точных измерений убедитесь, что элемент или группа элементов схемы заземлена и не присоединена к источнику питания. Не должно быть ничего лишнего подсоединено параллельно к элементу или группе.

Измерение потери мощности сигнала

    Когда вы устанавливаете мультиметр в режим “dB (децибелы) вы можете использовать его для измерения потерь мощности сигнала между двумя точками схемы.

    Потеря мощности вычисляется по формуле:

    Стандартное значение базы (standard base) для вычисления dB установлено равным . Вы можете изменить его используя кнопку мультиметра Settings (Настройки).



Амперметр

    Включите амперметр в разрыв линии соединения в точке, в которой вы хотите измерить величину тока.       Отрицательный вывод у амперметра обозначается темным бордюром. Вы можете использовать столько амперметров, сколько захотите.

    Для указания типа измеряемого тока (переменный или постоянный) нажмите дважды левую кнопку на иконке амперметра и выберите необходимый режим. Когда вы устанавливаете режим переменного тока, амперметр показывает среднеквадратичное (RMS) значение тока.

    Внутреннее сопротивление амперметра очень мало (1 мОм), которое оказывает незначительное влияние на параметры схемы. Вы можете уменьшить это сопротивление; однако, использование амперметра с очень низким внутренним сопротивлением в схемах с большим сопротивлением может привести к математической ошибке при моделировании.

    Подсказка: Вы можете использовать мультиметр в качестве амперметра.

Ток: справочная информация

    Ток вычисляется по формуле:

    Переменный или постоянный ток поступает из источника питания в нагрузку, для которой выходное напряжение питания не важно (и может, как правило, быть очень низким).

    Большинство современных источников постоянного тока, использующих электронное управление выходным уровнем, могут использоваться как в качестве источников тока, так и источников напряжения. Когда нагрузка, подключенная к источнику питания, оказывается слишком мощной (низкое сопротивление нагрузки) эти источники переключаются из режима источника напряжения в режим источника тока.

    Биполярные транзисторы основаны на прохождении тока. Они могут трактоваться как источники тока с низким внутренним сопротивлением при анализе схемы.

    Источники тока часто используются как источники сигнала во время анализа электрических сетей если имеет большее значение протекание тока через них, чем напряжение на компонентах.

    В основном, источники тока ассоциируются со схемами с низким внутренним сопротивлением, в то время как источники напряжения ассоциируются со схемами с высоким внутренним сопротивлением.

    Источники постоянного и переменного тока представлены в линейке элементов. Вы можете изменять их значения от микроампер (m A) до килоампер (kA).

Вольтметр

    Вольтметр в линейке элементов используется для измерения постоянного или переменного напряжения между двумя точками схемы. Присоедините его выводы параллельно к точкам, в которых вы хотите измерить напряжение. Отрицательный вывод вольтметра обозначен темным бордюром. Вы можете использовать в схеме столько вольтметров, сколько захотите.

    Для указания режима работы вольтметра (переменное или постоянное напряжение) дважды нажмите на его иконке левую кнопку мыши и выберите необходимый режим. Когда выбран режим измерения переменного напряжения, вольтметр будет показывать среднеквадратическое (RMS) значение сигнала.

    Вольтметр имеет очень высокое внутренне сопротивление (1 МОм), которое практически не оказывает влияния на работу схемы. Вы можете увеличить это сопротивление; однако, использование вольтметра со слишком высоким внутренним сопротивлением в схемах с низким сопротивлением может привести к математической ошибке при моделировании.

    Подсказка: Вы можете также использовать мультиметр в качестве вольтметра.
