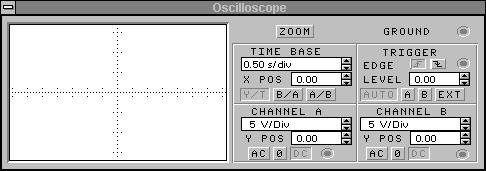

Осциллограф отображает изменение амплитуды и частоты электронных сигналов. Он имеет два входа, канал
A и канал B, таким образом одновременно могут быть два различных сигнала.Пример работы оссцилографа можно просмотреть здесь
Вы можете использовать осциллограф для получения графического изображения силы сигнала во времени, или для сравнения формы двух сигналов.
Изменение параметров осциллографа
Вы можете изменять параметры осциллографа во время работы схемы. Если моделирование остается корректным, вы можете переключать выводы осциллографа к другим точкам схемы. В обоих случаях осциллограф перерисовывает изображение автоматически.
Если вам нужно время для анализа форм сигнала на осциллографе установите флажок на команде Pause after each screen (Остановка после каждого экрана) в диалоговом окне Analysis Options (Параметры анализа).
Подсказка: Если вы не видите форму сигнала на осциллографе, переключите триггер в режим Auto (Автоматический).
Оси осциллографа могут быть переключены из режима отображения амплитуды от времени (Y/T) в режим отображения амплитуды одного из каналов от амплитуды другого (A/B или B/A).
В режиме Y/T ось X отображает время, а ось Y - количество вольт на деление. В режимах A/B и B/A обе оси показывают количество вольт на деление. Например, если вы сравниваете вход канала A с каналом B (A/B), шкала оси X определяется количеством вольт на деление (V/Div.), установленным для канала B, и наоборот.
Развертка по времениУстановка развертки по времени управляет шкалой горизонтальной оси (оси X) осциллографа когда отображается амплитуда сигналов во времени (Y/T). Значение каждого деления горизонтальной шкалы может изменяться в диапазоне от 0.1 нс. (наносекунды) до 0.5 с.
Чтобы получить легко читаемое изображение на экране осциллографа, устанавливайте развертку по времени обратно пропорционально установкам функционального генератора. Например, если вы хотите увидеть один период сигнала с частотой 1 кГц, установите развертку по времени равной 0.1 мс (миллисекунды). Один период сигнала с частотой 10 кГц требует развертки по времени равной 0.01 мс.
Установка вольт/деление (V/Div.)
Установка вольт/деление (V/Div.) определяет шкалу по оси Y. Она также управляет шкалой оси X когда сравниваются сигналы каналов A и B (A/B или B/A). Вы можете изменять значение вольт/деление от 0.01 мВ/дел до 5.0 кВ/дел. Каждый канал моет быть установлен отдельно.
Для получения легко читаемого изображения установите шкалу в зависимости от ожидаемого напряжения на канале. Переменный входной сигнал амплитудой 3В заполняет экран осциллографа по вертикали если ось Y установлена в 1 В/дел.
Установка позиции оси X (X POS) определяет начальную точку на оси X.
Когда позиция оси X = 0, сигнал начинает отображаться от левой границы экрана осциллографа. Положительное значение сдвигает начальную точку вправо, отрицательное - влево.
Установка позиции оси YУстановка позиции оси Y (Y POS) определяет начальную точку на оси Y. Когда позиция оси Y = 0, начальная точка находится на оси X. Значение позиции оси Y может изменяться от -3.00 до 3.00. Значение 1.50, например, перемещает начальную точку на середину между осью X и верхней границей экрана осциллографа.
Если вы хотите отделить друг от друга формы сигнала каналов A и B для сравнения или детального рассмотрения их, установите значение Y POS для одного или обоих каналов.
Вы можете указать различное сопряжение осциллографа по входу каждого канала используя кнопки AC, 0 или DC (закрытый вход, выключен, открытый вход). Для просмотра только переменной составляющей сигнала переключите вход в закрытый режим (кнопка AC). Для просмотра полного сигнала (и переменной и постоянной составляющей) переключите вход в открытый режим (кнопка DC). Установка 0 приводит к отображению прямой линии на уровне начальной точки канала Y (Y POS).
Примечание: не включайте последовательно с измерительными входами осциллографа разделительные конденсаторы. Осциллограф не сможет проследить путь тока, и анализ покажет неправильное включение конденсатора. Используйте вместо этого закрытый режим входов.
ЗащелкиваниеУстановка защелки (trigger) определяет когда сигнал будет отображаться. Если вы не видите сигнал, попытайтесь установить защелку в автоматический режим (Auto).
Клавиши установки границ определяют будет ли начинаться отображение сигнала по фронту импульса или по его спаду.
Уровень срабатывания защелки - это точка на оси Y осциллографа, которую должен пересечь сигнал защелки для начала отображения основных сигналов.
Кнопки Auto, A, B и EXT (автоматический режим, канал A, канал B, внешний сигнал) определяют сигнал, который будет являться сигналом защелки. Используйте автоматический режим (Auto) если вы хотите получить изображение сигнала как можно быстрее или если вы ожидаете прямолинейный сигнал. Нажмите кнопки A или B для использования сигнала на этом канале в качестве сигнала защелки. Кнопка EXT использует внешний сигнал для сигнала защелки. (Если вы используете внешний сигнал защелки, подключите его к выводу trigger на иконке осциллографа).
Точка отсчета для осциллографа в обычном режиме присоединена к заземлению (общему проводу схемы).
Вам нет необходимости заземлять осциллограф для получения точных результатов. Однако, когда вы пользуетесь осциллографом, сама схема должна быть заземлена.
Подсказка: если вы хотите использовать точку отсчета отличную от земли (общего провода схемы), присоедините источник (или другие элементы) к выводу заземления осциллографа.
Увеличение экрана осциллографаКнопка Zoom (Увеличить) расширяет графический экран осциллографа и перемещает органы управления в низ окна. Вы можете получить конкретные значения линии сигнала перемещением маркеров в желаемую позицию. Окна под экраном показывают время и изменение сигнала в позициях первого и второго маркеров, а также разницу между этими точками.

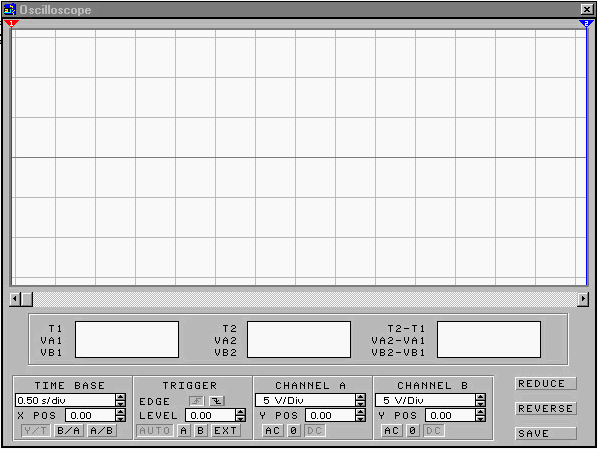

Увеличенный экран осциллографа.
Пример работы развернутого осциллографа
Если вы хотите напечатать изображение на экране осциллографа после его увеличения, выберите “X-Y Plot” (Печать области экрана) из диалогового окна Print (Печать). Заметим что на распечатке смещение для каждого канала равно:
